小型單體建筑消防設備電源狀態監控器128點 網絡電力儀表
簡要描述：小型單體建筑消防設備電源狀態監控器128點，通過二總線與多臺傳感器相連，構成集散式消防設備電源監控系統，實時監控消防設備主、備電源的工作狀態。
產品型號： AFPM100/B3
所屬分類：消防電源監控設備
更新時間：2024-12-09
廠商性質：生產廠家
詳情介紹
| 品牌 | Acrel/安科瑞 | 應用范圍 | 控制系統 |
|---|---|---|---|
| 產地 | 國產 | 加工定制 | 是 |
小型單體建筑消防設備電源狀態監控器128點產品概述：
AFPM 消防設備電源監控系統是安科瑞自主研發的集監視、報警、管理于一體的計算機測控系統，該系統可廣泛應用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域（以下簡稱監控器）。
AFPM100/B3 型消防設備電源狀態監控器是 AFPM 消防設備電源監控系統的核心，AFPM100/B3 監控器通過二總線與多臺傳感器相連，構成集散式消防設備電源監控系統，實時監控消防設備主、備電源的工作狀態。
監控器采用集中式、模塊化設計，配接傳感器，通過對消防設備電源的電壓、電流、開關狀態等運行信息、故障報警信息等進行監測并存儲、分析、統計，方便用戶進行監控和管理；通過人機交互界面，將消防設備電源的數據匯總顯示，具有管理、查看、報警、打印等功能。本設備結構合理、可靠性高、功能較強、維護方便、性價比高，系統界面友好、易學易用。
小型單體建筑消防設備電源狀態監控器128點產品基本功能：
2.1 監控功能
監控器通過二總線實時接收多臺傳感器的電壓、電流信息和開關狀態信息，實時監視消防設備電源的工作狀態。故障時發出聲光故障報警信號，同時面板上“其它"故障指示燈亮，顯示屏指示故障部位、故障類型和故障時間，聲光信號一直保持，直至故障排除。其中聲音信號可以使用顯示屏“消聲"按鈕手動消除或按鍵板上“消音"按鍵手動消除。
2.2 控制輸出功能
當被監測回路報警時，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當故障
消除后，控制輸出繼電器釋放。
2.3 故障報警功能
系統故障報警：本系統主軟件沒有正常啟動時，監控器上的黃色“系統故障"指示燈亮。
欠壓故障報警：傳感器監控的電源發生欠壓故障，監控器上的黃色“失電故障"指示燈亮，并發出故障報警聲音。
其它故障報警：
（1）主電源或備用電源發生故障；
（2）監控器與傳感器之間的通訊連接線發生斷路或短路；
（3）監控器主電源欠壓或斷電；
（4）給電池充電的充電器與電池之間的連接線發生斷路或短路；
（5）傳感器監控的電源發生電壓故障(過壓、錯相）、電流故障（過流）時，設備上的
黃色“其他故障"指示燈亮。
2.4 自檢功能
檢查設備中所有指示燈、顯示屏、喇叭、打印機是否正常。
2.5 事件記錄存儲查詢功能
當發生過壓、欠壓、錯相、過流故障報警或通訊、電源故障時，將故障報警部位、故障信息、故障報警時間等信息存儲在數據庫中，當故障報警解除、排除故障時，同樣予以記錄。
歷史數據提供多種便捷、快速的查詢方法。
2.6 電源功能
當主電源發生停電、欠壓等故障時，監控設備可自動切換到備用電源工作，當主電源恢
復正常供電時，自動切回到主電源，切換過程中保證監控設備連續平穩運行。
2.7 權限控制功能
為確保監控系統的安全運行，監控設備軟件操作權限分為三級，不同級別的操作員具有
不同的操作權限。
小型單體建筑消防設備電源狀態監控器128點產品主要技術參數：
3.1 電源
1額定工作電壓 AC220V（85%～110%）；
2備用電源：主電源欠壓或停電時，維持監控設備工作時間≥8 小時。
3.2 工作制
24 小時工作制。
3.3 通訊方式
CAN 總線、二總線通訊，傳輸距離 500m，可通過區域分機延長通訊傳輸距離。
3.4 監控容量
1監控設備共有兩條二總線回路，每條回路可接≤64 個監控單元（傳感器）；
2可通過區域分機擴展監控單元數量。
3.5 系統故障項目
1主程序故障，程序不能正常運行；
系統故障聲壓級（A 計權）：≥65dB／1m，≤115 dB／1m；
3.6 失電故障項目
① 傳感器監控的電源發生欠壓故障；
欠壓故障響應時間：≤100s；
監控聲壓級（A 計權）：≥65dB／1m，≤115 dB／1m；
欠壓故障光顯示：紅色 LED 指示燈，紅色光報警信號應保持至故障排除且復位；
欠壓故障聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動；
故障期間，非故障回路的正常工作不受影響。
3.7 其他故障項目
1狀態監控器與傳感器之間的通訊連接線發生斷路或短路；
2狀態監控器主電源欠壓或斷電；
3給電池充電的充電器與電池之間的連接線發生斷路或短路；
4電壓故障（過壓、錯相）：故障單元屬性（部位、類型）；
5電流故障（過流）： 故障單元屬性（部位、類型）。
故障響應時間：≤100s；
監控聲壓級（A 計權）：≥65dB／1m，≤115 dB／1m；
監控故障光顯示：黃色 LED 指示燈，黃色光報警信號應保持至故障排除；
其他故障聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動；
故障期間，非故障回路的正常工作不受影響。
3.8 控制輸出
故障報警控制輸出：2 組常開無源觸點；容量：AC220V 1A 或 DC30V 1A.
3.9 自檢項目
1指示燈檢查：運行、電源、消音、系統故障、其他故障指示燈；
2顯示屏檢查；
3音響器件檢查；
④自檢耗時≤60s。
3.10 事件記錄
1記錄內容：記錄類型、發生時間、傳感器編號、區域、故障描述，可存儲記錄不少于 999 條；
2記錄查詢：根據記錄的日期、類型等條件查詢。
3.11 操作分級
1值班員：實時狀態監視、事件記錄查詢、傳感器遠程復位、消防設備電源狀態監控
系統參數查詢、消防設備電源狀態監控器各模塊單獨檢測；
2操作員：實時狀態監視、事件記錄查詢、傳感器遠程復位、設備自檢、消防設備電
源狀態監控系統參數查詢、消防設備電源狀態監控器各模塊單獨檢測；
3管理員：實時狀態監視、事件記錄查詢、傳感器遠程復位、設備自檢，消防設備電
源狀態監控系統參數查詢、消防設備電源狀態監控器各模塊單獨檢測、系統維護。
3.12 使用環境條件
1工作場所：消防控制室內、有人值班的變配電所（配電室）、有人值班的房間內墻
壁上；
2工作環境溫度：0℃~40℃；
3工作環境相對濕度：5%～95%RH；
4海拔高度：≤2500m。
小型單體建筑消防設備電源狀態監控器128點產品設備組成部件：
4.1 主要參數及組成部件
1主控單元：工業級平板電腦，配有觸摸顯示屏；
2聲光報警器：內置喇叭、LED 指示燈；
3備用電源：2 節 12V/7Ah 的免維護蓄電池。
4.2 面板元件布置及功能說明

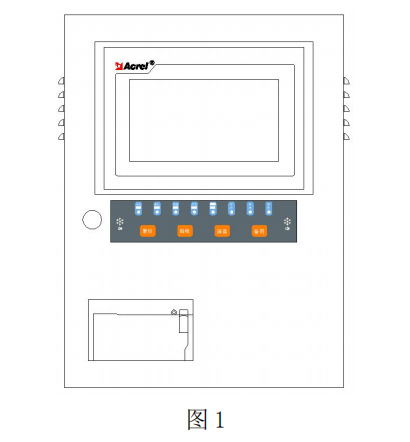

AFPM100/B3 消防設備電源狀態監控器面板布置如圖 1 所示：
主電工作指示燈（綠色）：設備主電正常運行時常亮；
備電工作指示燈（綠色）：設備備電運行時常亮；
系統故障指示燈（黃色）：主程序故障，程序不能正常運行時指示燈常亮；
其他故障指示燈（黃色）：發生除了消防設備電源失電之外的其他故障時指示燈常亮；
失電故障指示燈（紅色）：傳感器監控的電源發生欠壓故障，指示燈常亮；
運行指示燈（綠色）：設備正常運行時，指示燈常亮；
備用指示燈（綠色）：留作備用，暫無作用；
消音指示燈（綠色）：監控設備處于消音狀態時，指示燈常亮；
備用按鈕（橙色）：留作備用，暫無作用；
復位按鈕（橙色）：對系統進行復位操作；
自檢按鈕（橙色）：對系統進行自檢操作；
消音按鈕（橙色）：對系統進行消音操作；
微型打印機：用于打印實時故障、事件信息。
